系统工作过程，由螺旋钻式采样机采集到具有代表性的全断面煤样后，由回转式液压起重机，提起采样头，把煤样放进接料斗中，经给料机把煤样均匀连续地送入破碎机中，破碎后的煤样再进行缩分，从而获得所需产品样品，最后样品被收集到防尘、防潮的样品罐中。

一、适用范围

该系统可以对煤堆、火车车皮、汽车车厢、船舱中直接采取样品，安装方式可分为固定式、轨道移动式和车载移动式。

系统工作过程，由螺旋钻式采样机采集到具有代表性的全断面煤样后，由回转式液压起重机，提起采样头，把煤样放进接料斗中，经给料机把煤样均匀连续地送入破碎机中，破碎后的煤样再进行缩分，从而获得所需产品样品，最后样品被收集到防尘、防潮的样品罐中。

二、电器控制系统

每套采样装置的电气控制系统都可根据现场情况进行调整，以满足用户使用要求。

采用PLC进行逻辑程序控制；

利用设备上的零速开关对系统各设备进行运行状态监控；

配有操作面板，采样系统调整及主要参数设定均可通过操作面板完成；

显示状态及故障信息；

满足单路或双路运行的需要；

制样系统有手动自动两种运行模式。

三、功能与特点

采用PLC技术，自动化程度高，运行可靠；

系统设计紧凑，节省空间，适于低空安装；

结构便于现场组合安装；

设计合理，有效地防止堵料和撒料；

可采集煤、矿石等颗粒状物料；

液压或电动驱动安全可靠，维护且低；

每次采样过程≤90s。

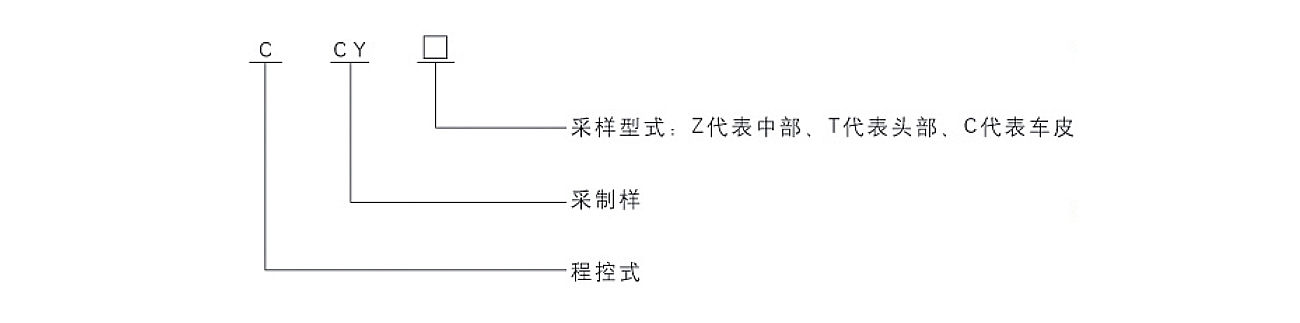

四、产品型号及含义

五、设备结构图

六、产品参数

采样方式：依据GB/T19494标准；

采样深度：≤4000mm；

适用水份：≤14%；

物料粒度：≤300mm；

样品粒度：≤6mm；

适用车型：通用敞车；

水分损失：＜1%；

可控机型：工业控制计算机；

控制方式：自动/手动。
